ИПС-2500-220/220В-12,5А-4U

Снята с производства Узнать цену
Задать вопроc

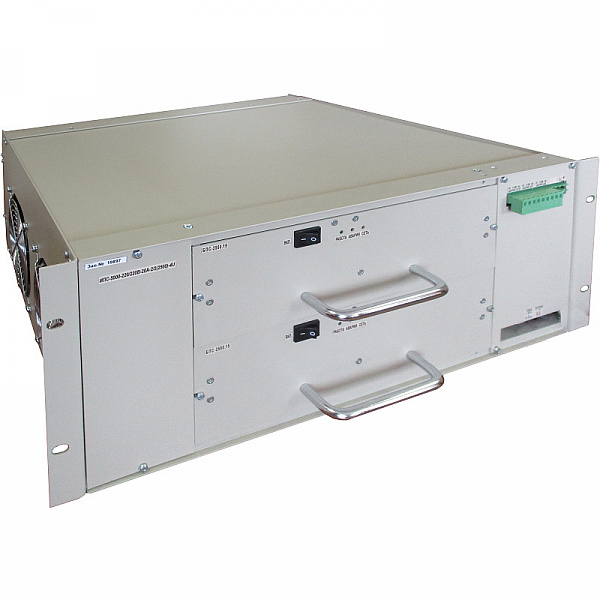

Модульная зарядно-выпрямительная система «Форпост» ИПС-2500-220/220В-12,5А-4U предназначена для заряда аккумуляторных батарей и питания приборов и устройств постоянным током с суммарным значением до 12,5 А напряжением 220 В на объектах энергетики. Система ИПС-2500-220/220В-12,5А-4U может использоваться для комплектации систем/шкафов/щитов оперативного постоянного тока (СОПТ/ШОТ/ШУОТ/ЩПТ).

Функциональные и конструктивные особенности ИПС-2500-220/220В-12,5А-4U

  • устанавливается в 19" или иной электротехнический шкаф;
  • общая высота корзины 4,3U;
  • модульные выпрямители с радиатором (без встроенного вентилятора);
  • возможность установки 1 дополнительного модульного выпрямителя БПС-2500-220/220В-12,5А-15 для повышения надежности или увеличения мощности системы;
  • возможность «горячей» замены выпрямителей;
  • светодиодная индикация основных состояний выпрямителей;
  • сигнализация режимов работы и сбоев узлов;
  • интерфейсы USB, LAN, RS-485 и «сухие контакты»;
  • высокая надежность и долговечность.

Состав ИПС-2500-220/220В-12,5А-4U

  • корзина для установки до 2 выпрямителей;
  • 1 выпрямитель «Форпост» БПС-2500-220/220В-12,5А-15;
  • модуль коммутации и защиты с клеммной колодкой для подключения сети, нагрузки, АКБ, дистанционной сигнализации;
  • выносной контроллер «Форпост» УКУ-207.11 (устанавливается на дверь шкафа, длина кабеля оговаривается при заказе);
  • выносной модуль измерения тока АКБ (длина кабеля оговаривается при заказе);
  • выносной датчик температуры АКБ (длина кабеля оговаривается при заказе);
  • кросс-плата с входным и выходным помехоподавляющими фильтрами, реле сигнализаций, блоком измерения параметров, разъемами для подключения выпрямителей, контроллера, модуля измерения тока, датчика температуры;
  • выходной развязывающий диод (опция).

С особенностями применения зарядно-выпрямительных систем, а также с аспектами, которые стоит учитывать при выборе оптимальной модели можно ознакомиться в статье «Как правильно выбрать ИБП постоянного тока».

Для приобретения модульной зарядно-выпрямительной системы «Форпост» ИПС-2500-220/220В-12,5А-4U воспользуйтесь инструкцией «Как купить продукцию».

Бренд/торговая марка
Тип корпуса
для установки в 19'' стойку/шкаф
Вид охлаждения
принудительное воздушное (вентиляторы установлены в корзине)
Функционал
бесперебойное электроснабжение / гальваническая развязка / преобразование напряжения / стабилизация напряжения
Число фаз на входе/выходе
1/-
Номинальное входное напряжение, В
220 AC
Количество выпрямительных модулей
1
Рабочий диапазон входного фазного напряжения, В
187-253
Входной коэффициент мощности
>=0,96
Номинальная входная частота, Гц
50/60
Диапазон входной частоты, Гц
48-62
Максимальный входной фазный ток, А
19
Номинальное выходное напряжение, В
220 DC
Диапазон выходного напряжения, В
190-255
Стабилизация выходного напряжения, %
±1
Возможность параллельной работы
нет
Количество групп АКБ
1
Пульсации выходного напряжения (от пика до пика), мВ
<=200
Номинальный выходной ток, А
12,5
КПД, %
>=90
Сопротивление изоляции между входом и корпусом, МОм
>=20
Диапазон температуры окружающей среды, °С
+5...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С
-30...+70
Относительная влажность воздуха, %
0-95
Устойчивость к синусоидальной вибрации
19,6 м/с² (2g) в диапазоне частот 20-25 Гц
Интерфейсы мониторинга
USB, LAN, RS-485, «сухие» контакты
Масса, кг
14
Высота
4,3U
Ширина
19"
Габаритные размеры (ШхВхГ), мм
480 x 193 x 356
Гарантийный срок, мес
36
Срок службы, лет
20
