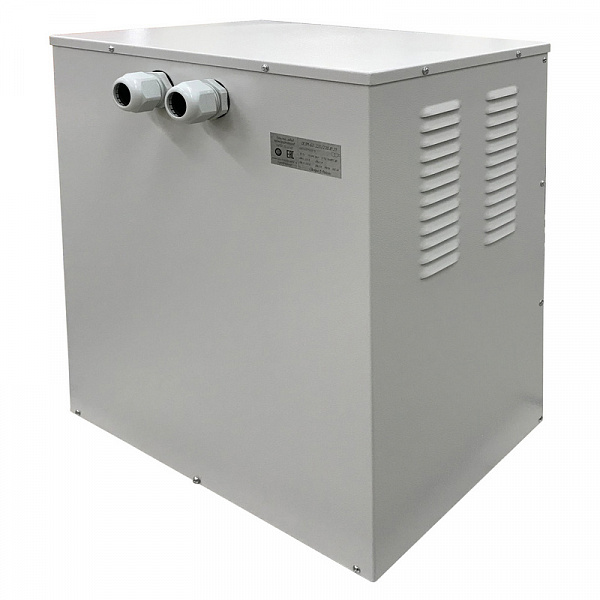

Симметрирующий трансформатор ТСТ-20 в корпусе

87 571 ₽руб. с НДС
шт
Задать вопроc

Симметрирующий трансформатор «Штиль» ТСТ-20 обеспечивает решение двух часто встречающихся взаимосвязанных проблем, возникающих в трехфазной сети: снижает перекос фаз, то есть разброс значений напряжения в разных фазах, и выравнивает потребляемые от разных фаз токи. Кроме того, трансформаторы ТСТ снижают несинусоидальность напряжения, увеличивают ток короткого замыкания, повышают пропускную способность линии и уменьшают в ней потери. ТСТ обеспечивают работу при наличии как трехфазной нагрузки со значительной несимметрией токов, так и при питании подключённых к разным фазам сети однофазных нагрузок разной мощности.

Принцип действия симметрирующих трансформаторов «Штиль» ТСТ состоит в выравнивании фазных напряжений путём перераспределения мощности между фазами. При подключении нагрузки к одной из фаз происходит перераспределение мощности этой нагрузки: 1/2 мощности отбирается от той фазы, к которой подключена нагрузка, а от двух других фаз отбирается по 1/4 мощности нагрузки. Это обеспечивает более равномерное распределение мощности между фазами, что уменьшает разницу между величинами фазных напряжений. Поскольку на практике нагрузки, как правило, подключены ко всем трём фазам, эффект симметрирования возрастает.

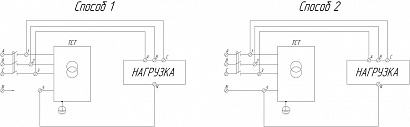

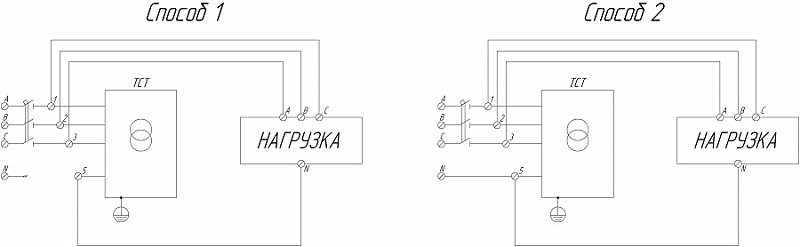

Симметрирующие трансформаторы ТСТ подключаются параллельно сети/нагрузке с помощью четырех проводов: трех фазных и одного нейтрального.

Для приобретения симметрирующего трансформатора «Штиль» ТСТ-20 воспользуйтесь инструкцией «Как купить продукцию».

Бренд/торговая марка
Тип корпуса
для установки/крепления на горизонтальную поверхность
Вид охлаждения
естественное
Функционал
стабилизация напряжения
Число фаз на входе/выходе
3/3
Номинальная мощность нагрузки, кВА
20
Номинальное входное напряжение, В
380/220 AC
Предельный диапазон входного линейного напряжения, В
342-418
Номинальная частота, Гц
50
Диапазон частоты, Гц
47,5-52,5
Максимальный ток холостого хода, А
0,058
Климатическое исполнение
УХЛ 3 по ГОСТ 15150
Диапазон температуры окружающей среды, °С
-60...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С
-70...+50
Относительная влажность воздуха, %
0...80
Степень защиты
IP20
Устойчивость к механическим воздействиям
М13 по ГОСТ 17516.1
Масса, кг
52
Габаритные размеры (ШхВхГ), мм
360 x 350 x 250
Гарантийный срок, мес
12
