Реле контроля изоляции цепи постоянного тока «Форпост» РКИ48/3Р предназначено для работы совместно с модульными зарядно-выпрямительными системами «Форпост» с номинальным выходным напряжением 48 В. Объекты контроля РКИ48/3Р: оперативные цепи питания устройств релейной защиты, автоматики и сигнализации, а также любые распределительные сети постоянного тока напряжением 36‑72 В, изолированные от потенциала земли.

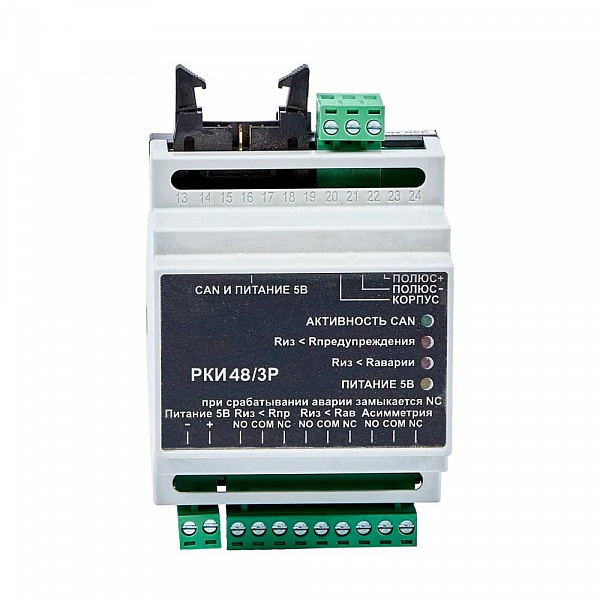

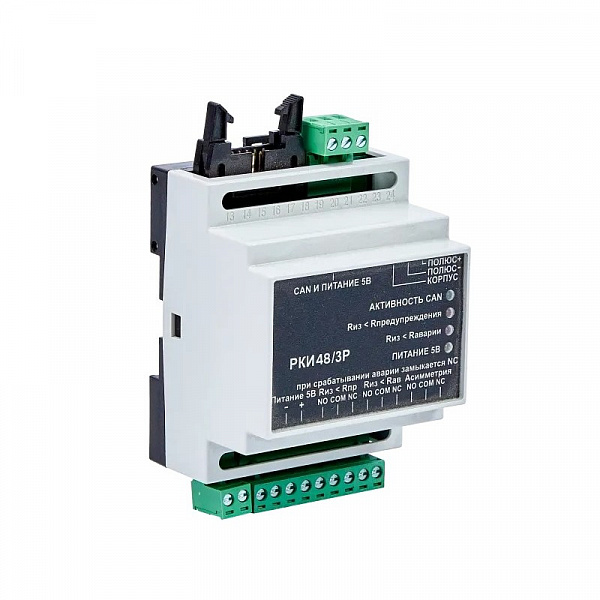

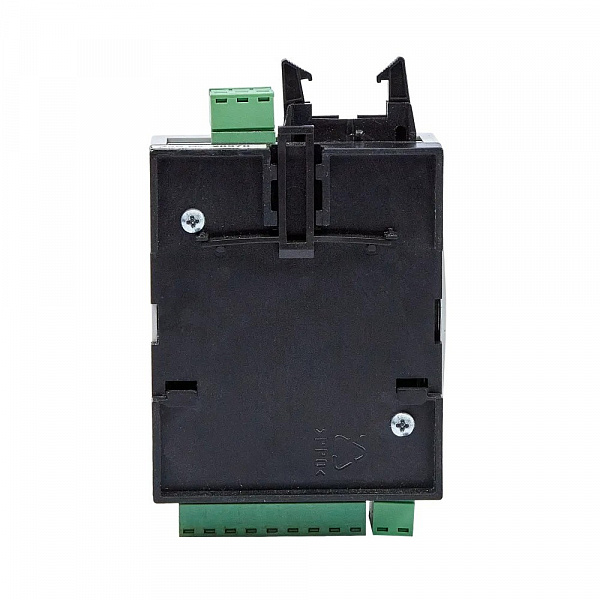

Настройка РКИ48/3Р осуществляется по шине CAN. Реле контроля изоляции РКИ48/3Р представляет собой модуль для установки на DIN-рейку.
Назначение реле контроля изоляции РКИ48/3Р
- контроль асимметрии напряжения между «полюс +» - корпус и «полюс -» - корпус и выдача сигнала аварии на реле и по шине RS-485 при увеличении асимметрии выше устанавливаемого порога;
- контроль сопротивления изоляции с помощью двух задаваемых порогов и индикации сигналов аварии на реле, светодиодами на лицевой панели и по шине RS-485;
- измерение сопротивления изоляции между двумя полюсами и корпусом;
- измерение напряжения между полюсами и корпусом.
Подробнее со спецификой применения реле контроля изоляции «Форпост» можно ознакомиться в обзоре на нашем сайте.
Для приобретения реле контроля изоляции РКИ48/3Р воспользуйтесь инструкцией «Как купить продукцию».
В статье рассмотрена специфика применения реле контроля изоляции «Форпост» для цепей постоянного тока.
